Maya基礎教程之實用的UV技巧

Hello，大家好，今天給大夥帶來Maya基礎教程之實用的UV技巧。主要分享一些Maya中更有效率的展UV和規劃整理UV的功能，一起來看下吧！

1、UV編輯器

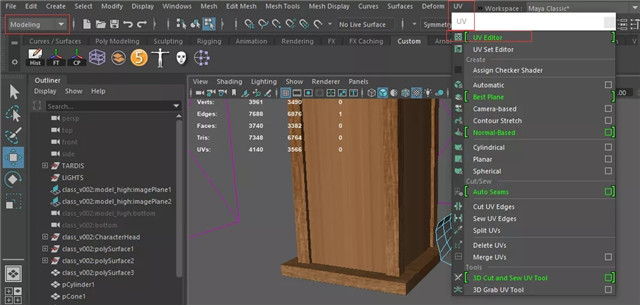

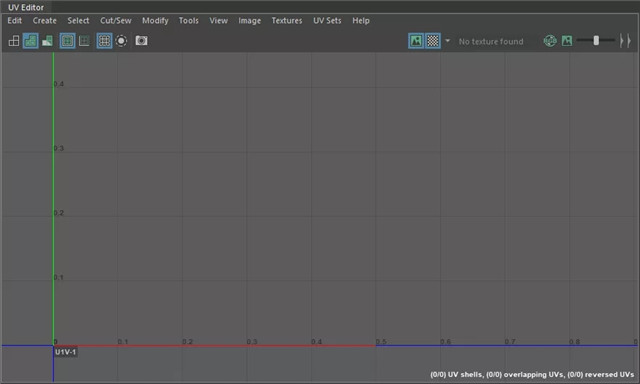

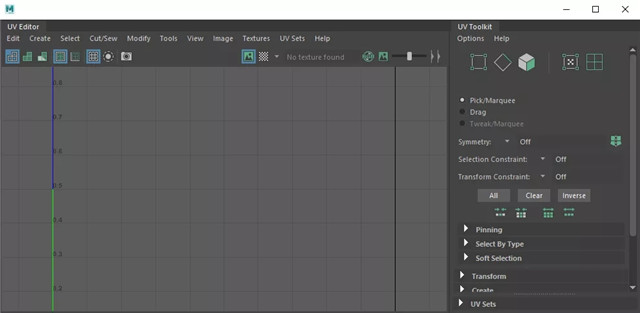

UV編輯器可用於查看2D視圖內的多邊形、NURBS和細分曲麵的UV貼圖，並以交互的方式進行編輯。我們可以從建模（Modeling)菜單窗口>UV>UV編輯器打開它。

在UV編輯器中，可以通過編輯器的菜單、視圖欄或者UV工具包操作所有主要的UV功能。這次不僅僅是作為介紹一個UV編輯器的命令，而是通過經驗和大家分享一些更加常用實用的命令和方法。

2、UV視圖欄

包括UV編輯器和視口。

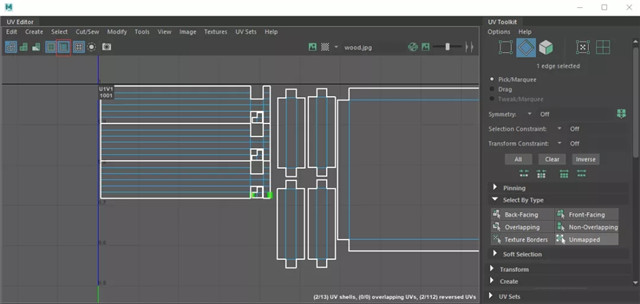

Shell borders（UV殼邊界）

視圖欄中，這個命令左邊的是Texture borders（紋理邊界）,我們常常使用它查看邊界是否在模型上合在一起。Shell borders類似於一個用顏色強化顯示的功能。有時候隻是單純使用Texture borders，尤其是在UV非常密集在一個tile（象限）中時，比較難快速查看到正確的位置。

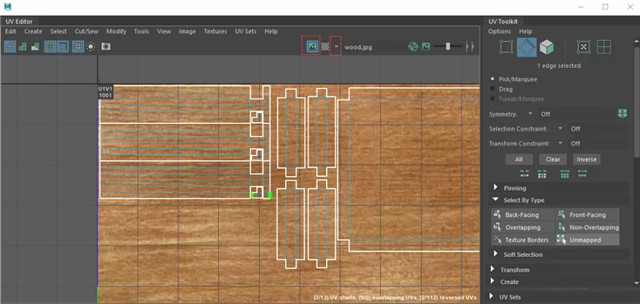

Display Images（顯示圖像）

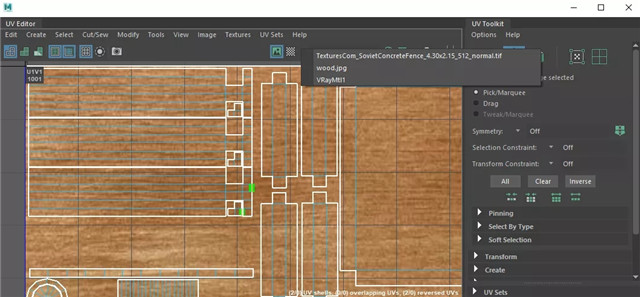

開啟Display Images後，如果想查看這個材質球賦予了不同的貼圖可以點擊旁邊的下拉箭頭。會有一個下拉菜單裏麵就可以切換當前你想看到到底是normal貼圖顯示在UV上還是base color貼圖顯示（如圖）。添加了其他的貼圖也都可以顯示出來。

UV Toolkit(UV工具包)

默認情況下UV工具包顯示在UV編輯器的右側。

Drag（拖拽）

在UV Toolkit（UV工具包）中，當你切換成UV Shell顯示後。默認情況下是Pick/Marquee,也就是點擊和框選的方式。當切換成Drag的時候，按住鼠標左鍵不鬆，你就可以通過鼠標滑動的方式選擇。

Topology（拓撲）

在UV Toolkit中，Symmetry（對稱）下拉菜單中點擊Topology。就可以在UV上選擇一邊的同時選擇到另外一邊。在整理或者修正一些生物模型UV時很方便。這個功能和Modeling Toolkit（模型工具包）的Symmetry是同步激活的。

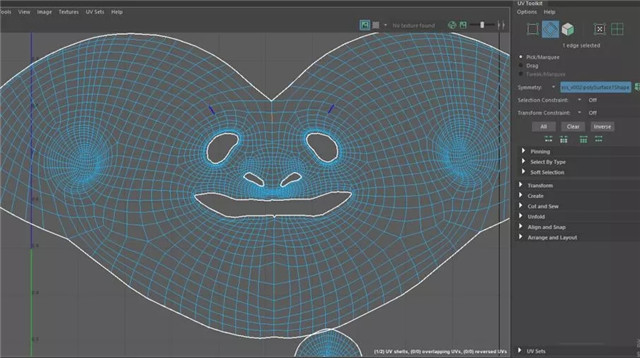

（下圖可以看到藍色對稱顯示的兩條線）

Selection Constraint（選擇約束）

下拉菜單中選項包括：

Back-facing(背麵）/Front-facing(前麵）、Geometry Borders(幾何體邊界）、Texture Borders(紋理邊界)、UV Edge Loop(UV循環邊）、UV Edge Ring(UV環形邊)、UV Shell(UV殼）。這些有限製的選擇將會在展UV和整理UV時帶來很多的幫助，不用一條條邊重複的加選或者去選。

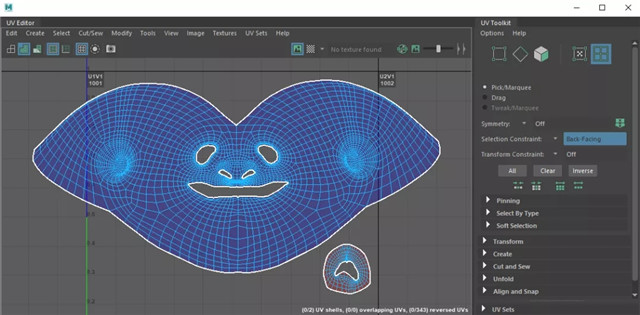

當激活shaded圖片顯示後紅色為背麵，藍色為正麵。如圖顯示Back_Facing激活，隻能選擇紅色部分，當激活Front_Facing，隻能選擇藍色的部分。

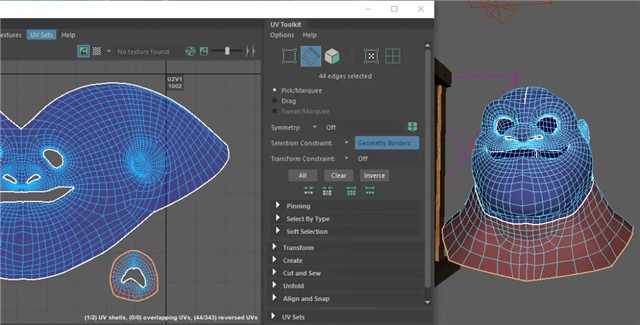

Geometry Borders 隻能選擇模型本身的邊。

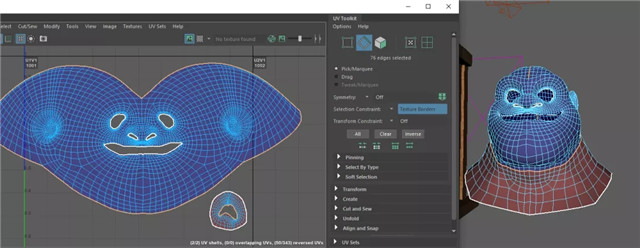

Texture Borders 是貼圖邊，也就是所有被手動切開的也就是作為UV切線的邊。

UV Edge Loop 是一條連續的循環邊。

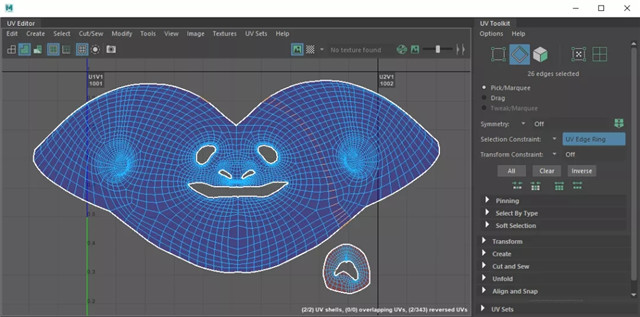

UV Edge Ring 是環狀循環邊。

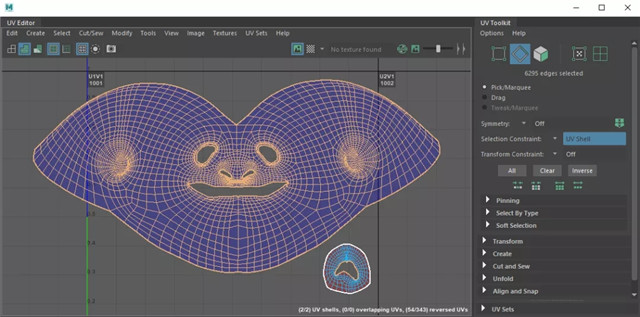

UV shell 是每一個單獨被切分開的UV。

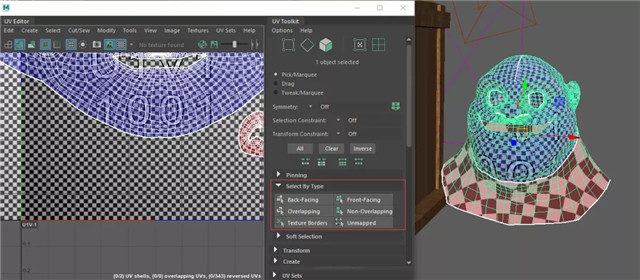

Select By Type（按類型選擇）

Back-Facing背麵、Front-Facing(前麵）、Overlapping(重疊）、Non-Overlapping(非重疊）、Texture Borders(紋理邊界）、Unmapped(未映射）。

用的比較多的是Overlapping，Back_Facing和Unmapped，這三個通常是最後用來檢查UV是否有重疊，反麵和忘記展UV的模型。

Transform（變換）

通常想把UV從一個象限移動到另一個象限時，會把Move值設置成1。它也也可設置成0.1（帶小數點的數值）也就是移動一小格。可以點擊上下左右移動。也可以按住Alt鍵+鍵盤上下左右鍵進行移動。一般規劃好每一個象限或者每一排象限是怎麼材質分類後，就可以實用這個命令分別移動到其他象限中已經歸類。

Texel Density(Texel 密度）

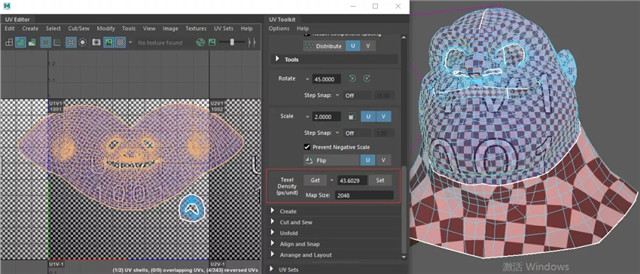

這個工具很實用，當你想確保每一個被拆開的UV都是同樣的貼圖顯示大小時，可以選擇一個主UV點擊get獲取到當前Texel密度（一個數值），然後單選或者多選其他UV點擊set。把這個數值給到其他UV殼上。這樣所有UV的貼圖網格大小顯示都會統一。結果是當你畫貼圖時，不用擔心非常突兀的大小變化。這個數值大小是根據下方Map Size(貼圖大小）來定的。比如可以預設成512，1024，2048以此類推。

Tile Labels

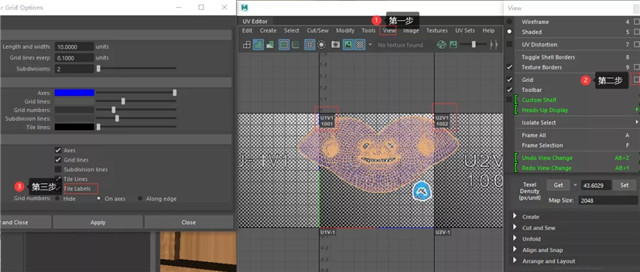

激活Tile Labels（象限標簽） 每一個象限的具體編號都會顯示出來，這樣可以方便管理UDIM。

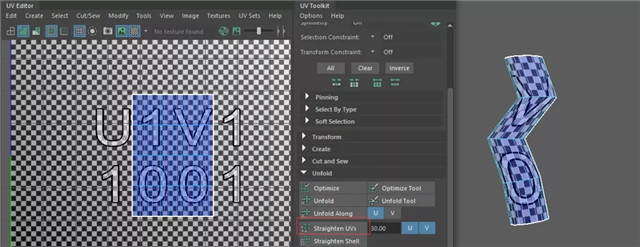

Straighten UVs（拉直UV)

Unfold(展開）命令欄下對於一些管狀的模型，最好都使用Straighten UVs 拉直，這樣在畫貼圖的階段更方便加一些紋理。如果UV的有弧度的。想要加一些筆直的紋理時就很麻煩。

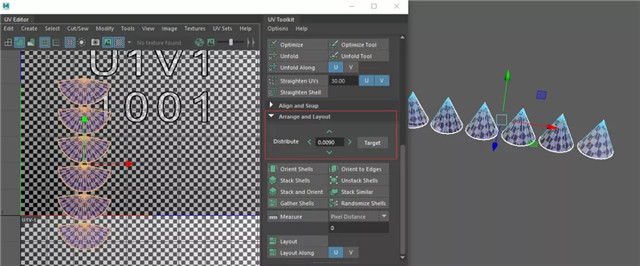

Distribute（分布）

當有完全重複排列的模型時，Arrange and Layout（排列和布局）下麵的Distribute,點擊上下左右的符號，並且設置一個數值（數值是根據UV網格距離設定）可以快速的並整齊的排列好所選擇的模型UV。

Stack Shells(堆疊殼）

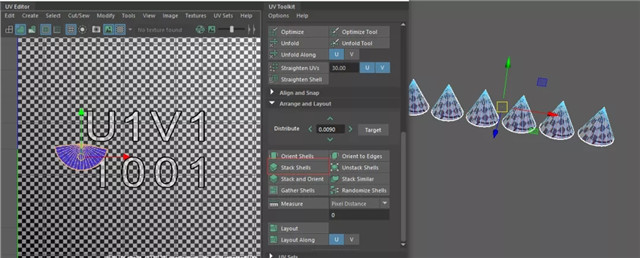

有時候隻需要在重複的模型上給一張圖，用Stack Shells，可以把所有相同的UV Shell重疊到一起。

UDIM(多象限UV)

在使用UDIM時，如果是同樣的模型，比如同樣的木頭（或者左手右手）。可以如下圖排列，保持兩個象限中的UV在同樣的位置，大小。這樣在Mari裏繪製貼圖時，可以直接複製粘貼。

本次的分享先到這裏，我們下回繼續。
