《Magic Tower》場景製作解析

導言：

大家好，很高興能在這裏給大家展示我在火星時代舉辦的2009“戰神之星”獲獎作品Magic Tower（魔塔）的製作過程，我會大致講解一下這個作品的製作過程和我的一些經驗和體會，希望這個簡單的製作流程能給大家一些啟發和幫助，好的，下麵讓我們開始吧！（圖01）

圖01

第一步

因為大賽開始就提供了約翰.豪先生的一些概念圖，這些概念圖的發揮空間還是很大的，本來我也想選擇角色製作，正好之前剛研究過Cryengine引擎的SandBox2，對場景的製作有些了解，也借這個機會鍛煉一下，所以最後還是決定製作場景。（圖02）

圖02

第二步

在看到這張概念圖時，我所想到的就是：歐洲中古時代，堅固的石砌建築，怪物，神秘，恐怖，魔法力量等等。再加上比賽提供的故事背景，確定了整個場景的風格和氣氛，然後我在網上尋找一些符合這些感覺的圖片來豐富我的想法，漸漸有了一個比較明確的方向。（圖03）

圖03

我的理解概念圖上建築隻是整個建築的側麵一小部分，在這個基礎上我在PS中簡單鏡像複製，以圖上本身的元素製作出了魔塔的正門入口，因為背景 資料中說這個塔中怪物眾多，所以我把它設計的特別高，一種直入雲霄的感覺，越往上怪物等級越高，而周圍這些石柱正好起到支撐的作用，為了增加邪惡威嚴的感 覺我把這些支柱畫的比較外張。

周圍增加了一些鎖鏈連接，也是起到支撐的作用，同時鎖鏈也能給人一種禁錮的感覺，預示著塔中有一些危險的東西。通往這座塔隻有一條小路，給人一種有去無回的恐懼感。在入口處加了火種，突出主入口，增加一些光線對比，最後加入一些煙霧，雲等烘托氣氛。基本思路是這樣，最後的概念圖效果如下。（圖04）

圖04

這個時候我並未考慮後麵的製作要怎樣來實現，隻是用現有的素材來拚湊出概念圖給我的和我自己想到的一些感覺，最終得到的效果我還是比較滿意的，到這個時候前期的工作基本完成，下一步開始模型製作。

第三步

本來這一步要開始正式的高模製作，不過大賽除了提供了概念圖，也有提供一些簡單的模型，我正好利用這些模型簡單擺出我要的效果，大致看一下整個模型的空間和比例關係，也是為後麵的製作打個基礎。我使用的建模工具是Maya，同樣是簡單的複製模型。（圖05、06）

圖05

圖06

因為比賽規定最終的麵數不能超過1萬三角麵，這個規定對於這座高聳入雲的建築來說挑戰不小， 既要保證夠高度的同時又要保證模型形體不能太簡化，所以我在這個時候也初步規劃了一下模型的麵數分配，我的想法是由塔基開始，模型麵數往上逐漸遞減，比較高的位置離鏡頭較遠，形體簡化麵數就相對減少，為此我專門用色彩簡單區分了一下。概念圖中是有旋轉樓梯的，因為麵數太多，最後還是決定不做樓梯，隻做外麵的護攔。

初步的麵數規劃（圖07）

圖07

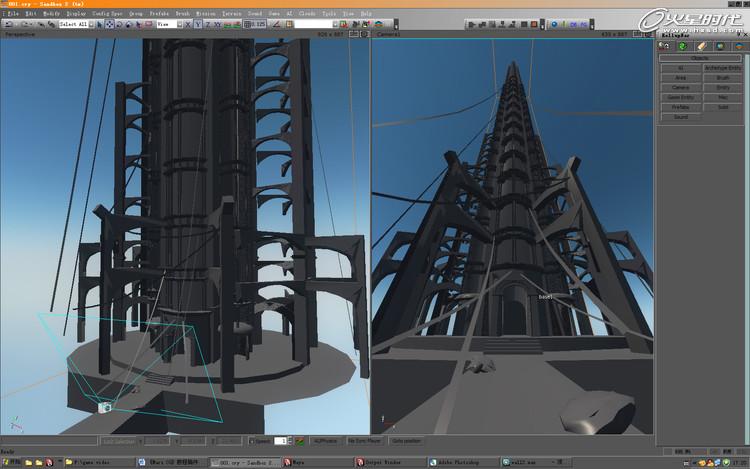

接著我把這個模型導入到Cryengine的SandBox中，簡單打了個光，這一步是為了確定模型在引擎中的位置，相機位置，大致的燈光效果等，這樣後麵做完的模型按照相同的位置坐標擺放就可以了。（圖08）

圖08

第四步

現在對整個模型製作已經有了大致把握，開始在這個簡模的基礎上製作高模。高模的具體步驟就不一一說明了，因為高模不用考慮麵數問題，隻要做的比較詳細，把具體的形體細節做清楚，利於法線生成就好。主要考慮的是建築風格的統一，高模如何更好的烘陪出法線等問題。考慮到牆體主要以大塊石材為主，需要使用重複貼圖，打算直接在PS中製作磚牆的貼圖和法線圖，所以沒有在高模中製作。（圖09）

圖09

高模透視效果（圖10）

圖10

一些拱型的結構考慮到生成法線的問題，沒有做的特別圓滑，隻是把線腳起伏交代清楚，這樣烘陪出的法線在低模上顯示的時候不會出現UV不能和法線貼圖重合導致的黑邊的問題。（圖11）

圖11

概念圖中在角落中有小怪物的出現，這給了我一些靈感，歐式建築中在一些柱頭等位置會以怪獸雕 塑作為裝飾，我也在這個建築中加了一些，考慮到麵數的問題，模型不能太細致，同時不能出現太多，所以就放在幾個比較重點的位置。怪獸雕塑隻有2種形態，使 用相同的貼圖，先做了低模然後在ZBrush中刷的高模。（圖12）

圖12

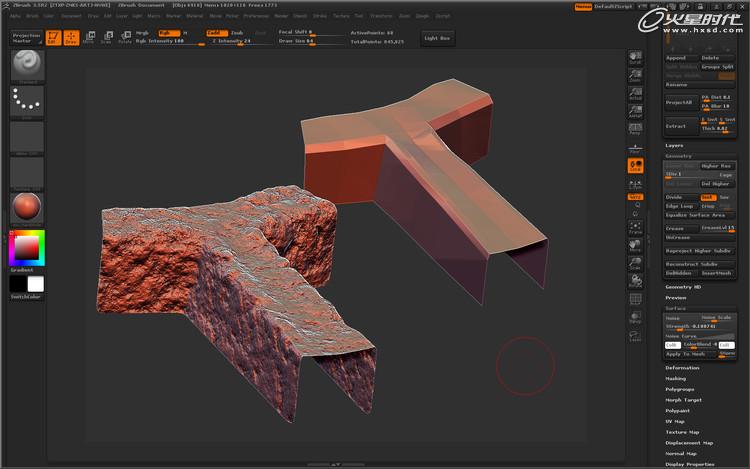

地麵也在ZBrush中簡單刷了一下，主要用的ZBrush 3.5的Noise功能快速產生岩石效果，算出法線在後期調整。（圖13）

圖13

高模最終渲染的效果如下（圖14）

圖14

第五步

高模完成就開始每一塊結構的低模製作，製作法線圖。低模和材質貼圖基本是同步製作，因為最終要導入到引擎中，所以我盡量把相同貼圖的模型作成一個整塊，然後在引擎中一塊一塊導入。這裏我簡單說一下Cryengine引擎，要想把自己的模型成功導入到Cryengine引擎中並賦予材質，要先安裝3ds Max和PS的插件。

因為我習慣了Maya的建模方式，建模速度比較快，所以我還是在Maya中建模然後把模型以Obj格式導出，在3ds Max中導入編輯修改後用插件再導出為Cryengine引擎的格式，熟悉3ds Max的朋友可以直接用3ds Max建模，省去不必要的麻煩。（圖15）

圖15

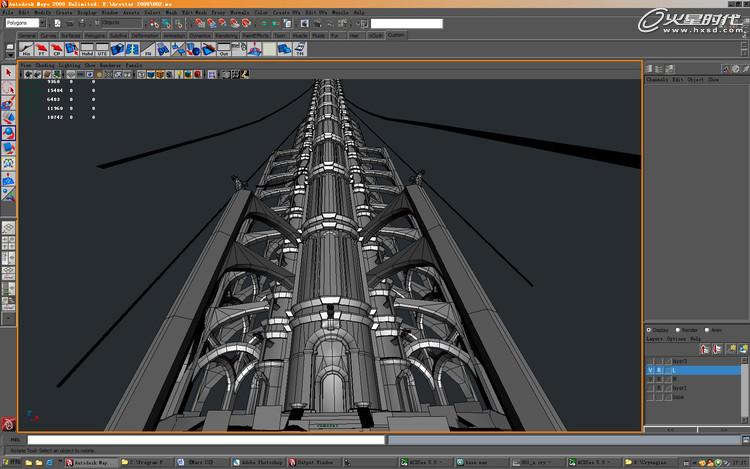

低模的線框效果（圖16）

圖16

低模在Maya中的法線效果（圖17）

圖17

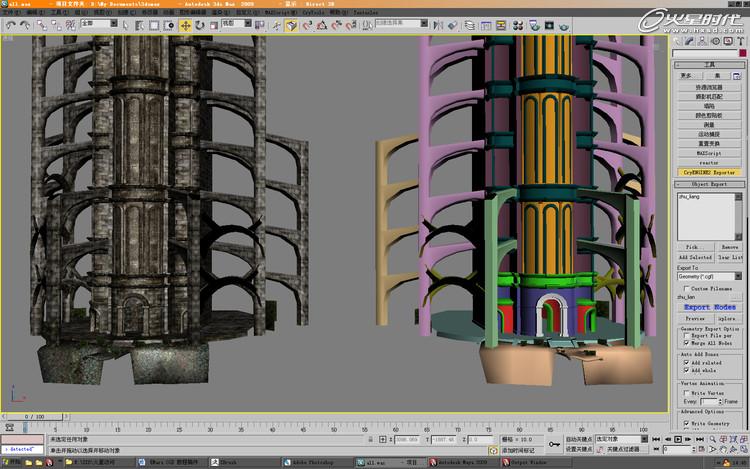

在3ds Max中分的幾大塊，右側菜單就是3ds Max的導出插件。（圖18）

圖18

3ds Max中的透視效果（圖19）

圖19

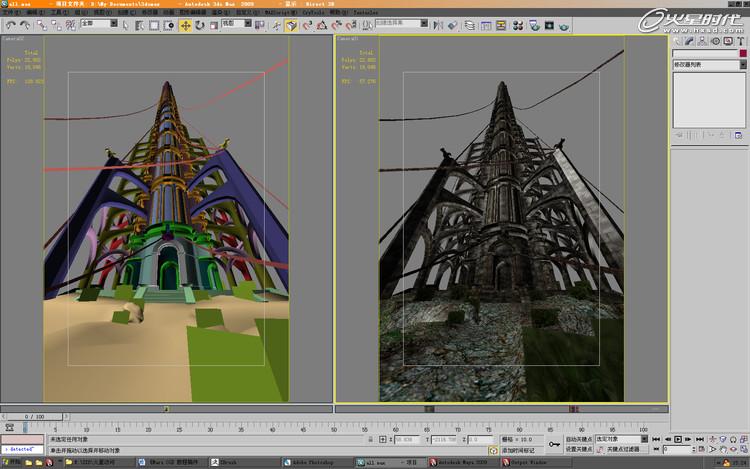

當所有低模製作完成後，總共的麵數是在一萬一千多個麵，因為最後製作的是靜禎的圖片，就根據鏡頭需要再減到規定的麵數內，前麵已經規劃過大致的麵數分配，所以在做低模的時候能夠比較容易控製麵數。

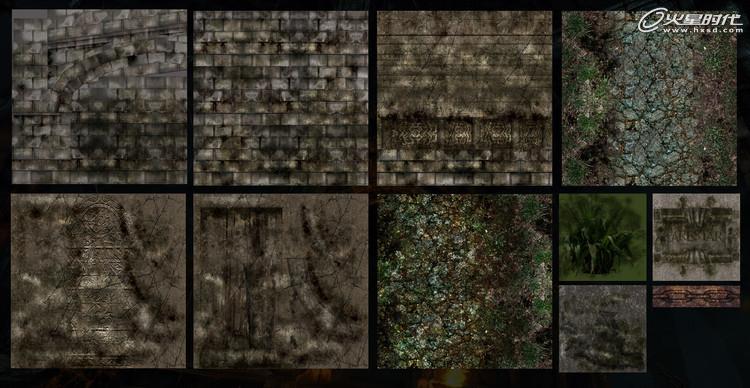

在製作低模時材質也同時在進行，需要注意的地方就是使用相同大小貼圖的UV分布盡量要一致，盡量節省整個場景的貼圖使用數量。（圖20、21）

圖20

圖21

第六步

所有低模基本完成就可以導入引擎中來調整了，貼圖需要在PS中轉換成Cryengine引擎使用的TIF格式文件，PS導出的插件如下，選擇相應的貼圖類型。（圖22）

圖22

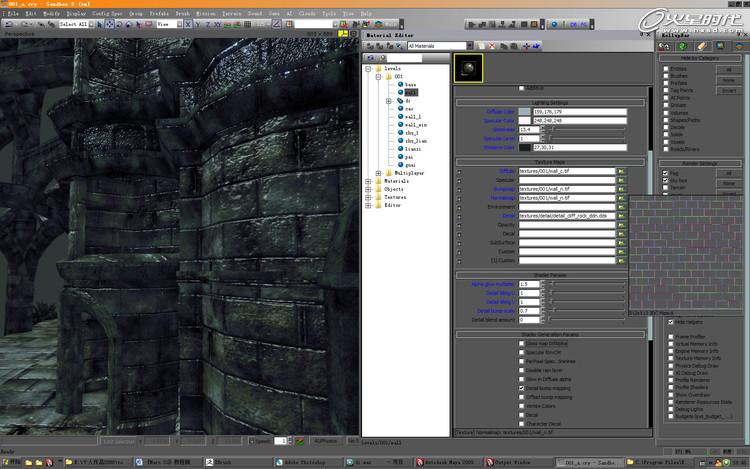

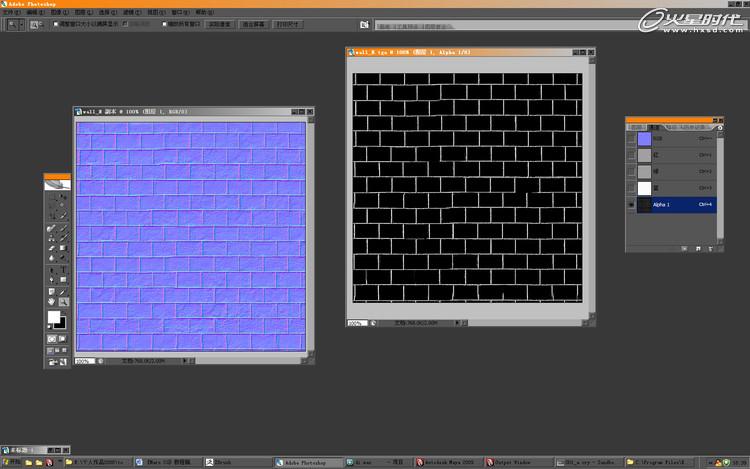

這裏有一點，如果在製作法線圖的時候在RGB中加入 一個通道，在引擎中顯示的起伏效果會更好，在引擎貼圖的Detail中加入一張石材的法線圖也可以增加一些細節表現。（圖23）

圖23

加了通道的法線圖在引擎中的效果，磚縫的效果會更加明顯。（圖24）

圖24

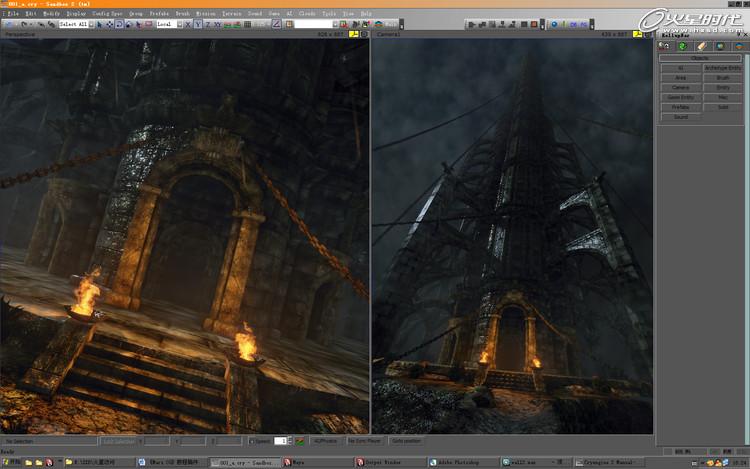

整個模型在引擎中的效果（圖25）

圖25

在製作貼圖和導入引擎看效果的過程中，最初的想法還是以開始畫的概念圖做參考，當貼圖基本完 成的時候都是以灰綠色為基礎色調，然後打燈光把底部入口附近的色彩變暖一點。但是在調整陽光和天光的時候無意中調到現在的色調，覺得這樣的暗黑效果更能顯 示魔塔的恐怖氣氛，於是就以這個效果繼續往下調整。

最後加入一些引擎的特效，如火焰，雲，霧，雨等增加場景氣氛，引擎本身自帶的粒子特效已經非常豐富，直接調用就可以。（圖26）

圖26

後期製作的過程中，覺得這樣的構圖有點太對稱了，就把相機旋轉了一點，使整個構圖有點傾斜，給人一種不穩定的感覺，雨的方向也做了一點傾斜調整。（圖27）

圖27

輸出是在引擎中直接抓圖，Cryengine引擎支持超大尺寸截圖，在PS中進行最後微調，雲的旋渦效果是在PS中處理的，增加一些動感，把視點集中到建築本身。前景加了一點植物，增加空間進深感。（圖28）

圖28

OK，整個場景的製作步驟大致就是這樣了，寫的不是特別詳細，主要是把我在製作中的一些想法和體會告訴大家，希望對各位CG愛好者有所幫助和啟發，同時也謝謝在比賽過程給過我幫助和支持我的朋友，謝謝！
