特約教程：《怪哉》三維轉二維技術解密

導言：《怪哉》給人的感覺一直都是一部二維動畫片，但實際上，它基本上是一部全三維打造的動畫。至於如何做到如此逼真的三維轉二維，就讓我們一起揭開《怪哉》的神秘麵紗。

三維渲二維的秘密——手繪貼圖

對於《怪哉》的三維渲二維效果，一直是大家比較感興趣的地方。其實，非常簡單，我們的方法就是——手繪貼圖。


 圖一

設定圖：師父的陰險、小孩的蔫蔫的淘氣、師娘的妖媚、徒弟的呆傻和豬的無能。（圖一）

三維再現（圖二、圖三）：



圖二


圖三

1.首先是依據設定做出模型。（圖四）#p#e#


圖四

2.設置occ的渲染，陰影的範圍是緊靠模型褶皺處的。二維效果沒有很明顯的明暗，稍稍做出陰影，使物體不那麼飄就好。（圖五）

 圖五

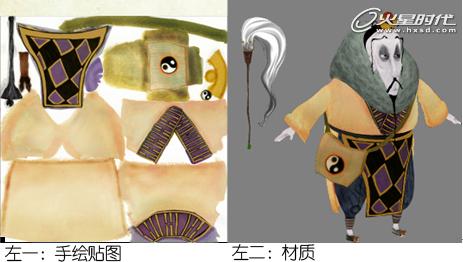

3.手繪貼圖，《怪哉》的貼圖完全是水彩手繪，紙的顆粒感都很清晰。這樣就能更加完全的還原二維效果。（圖六）



圖六

手繪貼圖的缺點是不方便處理接縫，以及掃描時的精度問題。我們是在BodyPaint中處理的接縫。#p#e#

4.為模型添加卡通描邊，在Rendering模塊下打開Toon選項。（圖七）


圖七

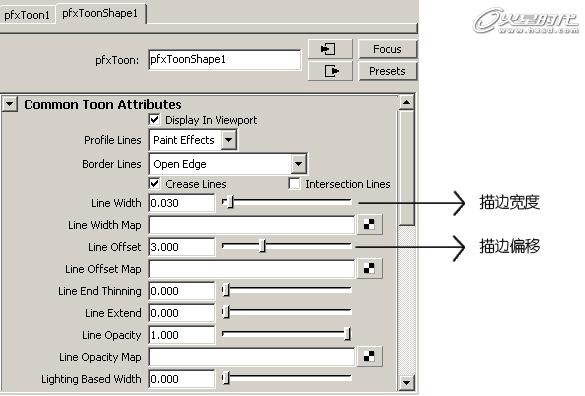

“描邊寬度”根據物體距離攝像機的遠近有所不同，越近數值越小。而“描邊偏移”則是為了實現水墨畫中線描的效果，線與物體有一定的距離。（圖八）


圖八

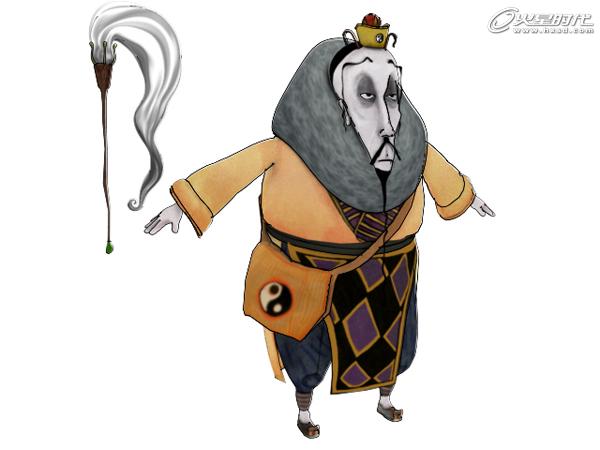

5.模型材質和上occ和描邊，這就是最終完成了。（圖九）


圖九

#p#e#

人變成豬橋段製作詳解

在《怪哉》中有一段人變成豬的動畫令很多人驚奇，下麵我們就來簡單分析一下它的製作過程。 （圖十）

圖十

這一段分了兩部分製作，人變形的部分在AE裏完成（圖十一），豬的變形在Maya裏完成。（圖十三）

第一部分 人的變形製作


圖十一

首先，在Maya中製作一段人物由大變小的縮放動畫，然後輸出。

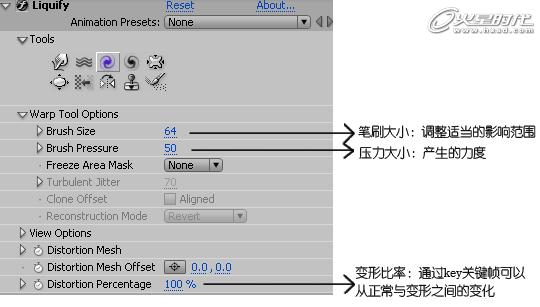

然後將序列導入AE，並使用AE的液化工具實現身體的扭曲。（圖十二）


圖十二

AE的液化工具是一個比較常用的工具，和PS裏的液化工具相似。適用於變形動畫，或製造一些詭異的小效果。

第二部分 豬的變形製作

  圖十三

為了還原出人變豬時肉肉的感覺，豬變身這段運用了柔體。原理就是用發射器把模型發射出來。（圖十三）#p#e#

1.首先選中豬的模型為他創建晶格（用晶格來控製物體變形）。在Animation模塊下/Create Deformers/Lattice 。(圖十四)


圖十四

給晶格創建柔體，選擇複製把原來的物體做柔體。也就是在Dynamics模塊下/soft/Rigid Bodies，在這裏我們使用“Duplicate，make original soft”模式。（圖十五）


圖十五

2.刪除發射器發射的粒子，讓發射器發射柔體表麵粒子（先選擇柔體表麵粒子再選擇發射器）。在Dynamics模塊下/Particles。（圖十六）


圖十六

4.在發射器的屬性麵板中把發射器的Rate屬性關掉。

5.選中粒子，粒子的生命類型改為永恒，lifespan Mode/constant，將數值設置為1s，然後播放動畫到1s後（超過25幀）。再選中粒子，將粒子初始化。在Dynamics模塊下/solvers（圖十七）。


圖十七

6.再次把生命類型lifespan Mode修改為live forever,Rate改為100 。

7.從頭播放，豬的模型就被發射器發射出來。（圖十八）


圖十八

8.還可以調節柔體參數goal smoothness控製柔滑程度。

9.最後就實現人變豬的效果了。
