【CAD教程】CAD繪圖環境如何設置？
你每次打開CAD開始繪製施工圖的時候，是不是都需要進行一係列的繁瑣設置，而且每次打開都在重複同樣的操作，讓人不勝其煩……
今天小編就給大家分享一個高效設置繪圖環境及樣板文件的方法，讓你不再為重複設置而煩惱！
01. 一步三設
當我們打開CAD的時候，我們首先要設置繪圖環境：
【1設】
OP選項設置（保證英文輸入法，輸入OP，按空格確定）

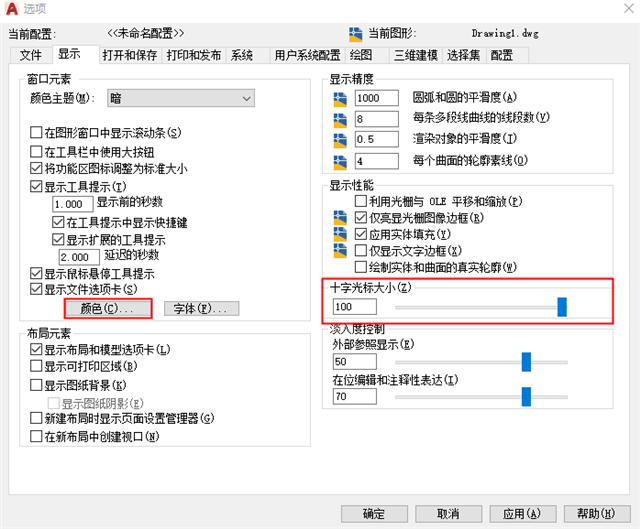

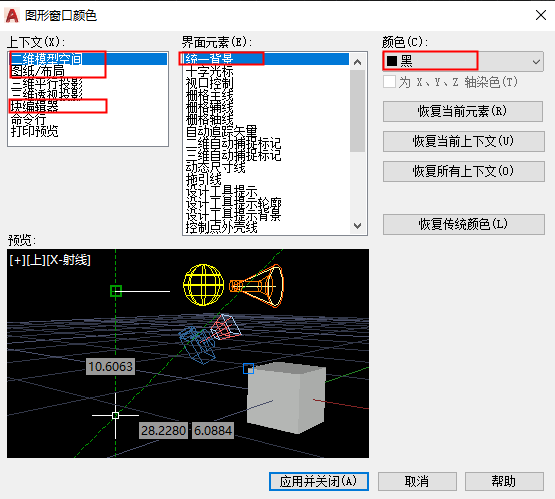

點擊【顯示】，把十字光標大小調節最大，並點擊顏色，分別點擊二維模型空間→圖紙與布局、塊編輯器，統一背景顏色，調成黑色，點擊應用並關閉

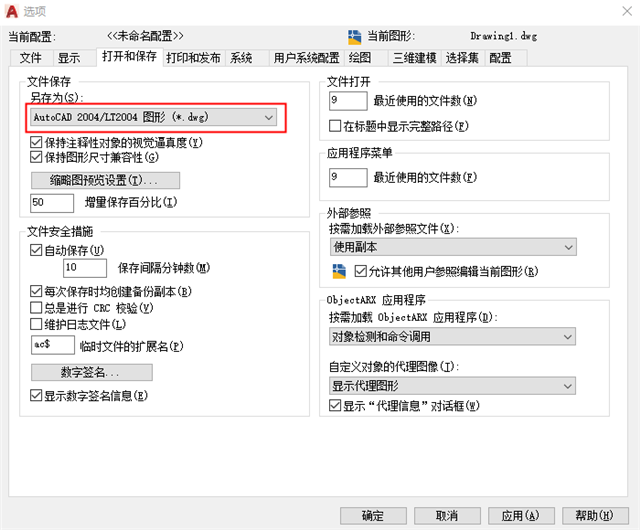

點擊【打開和保存】，並把文件保存版本調整為“AoutCAD 2004/LT2004 圖形（*.dwg）”

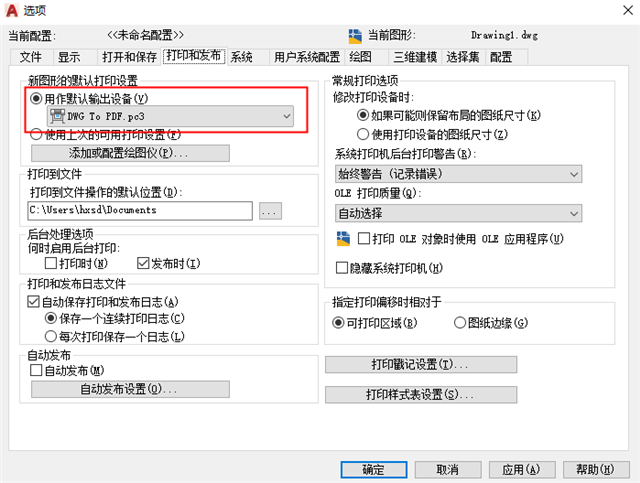

點擊【打印和發布】，並把新圖的默認打印設置 調整為“DWG To PDF.pc3”
點擊【係統】，並把訪問聯機內容，取消勾選
點擊【用戶係統配置】，並把顯示字段的背景，取消勾選

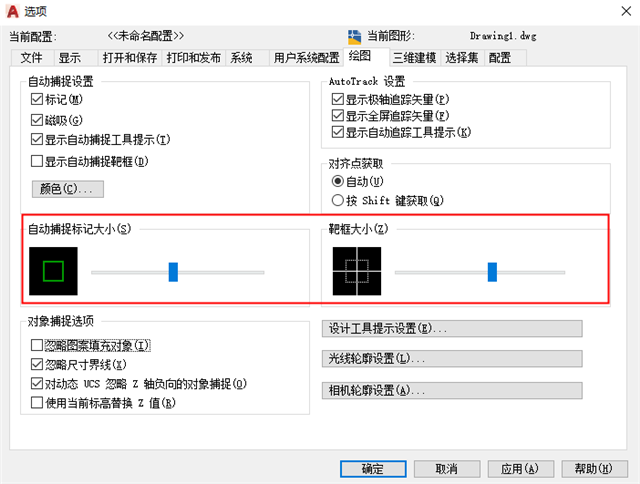

點擊【繪圖】，並把自動捕捉標記大小、靶框大小，調整到50%-70%
點擊【三維建模】，並把在視口中顯示工具，取消勾選

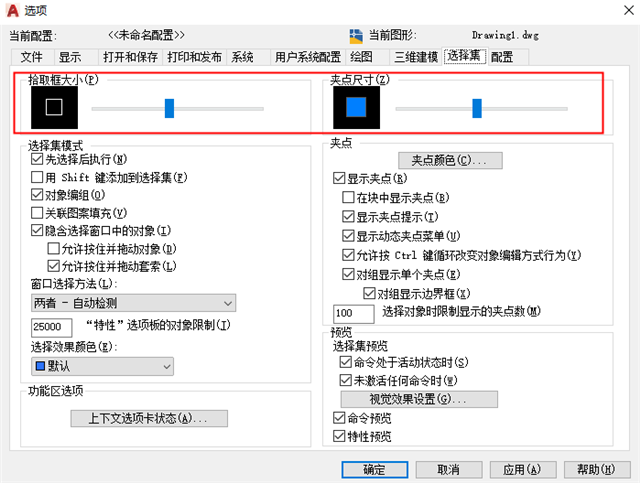

點擊【選擇集】，並把拾取框大小、夾點尺寸，調整到50%-70%

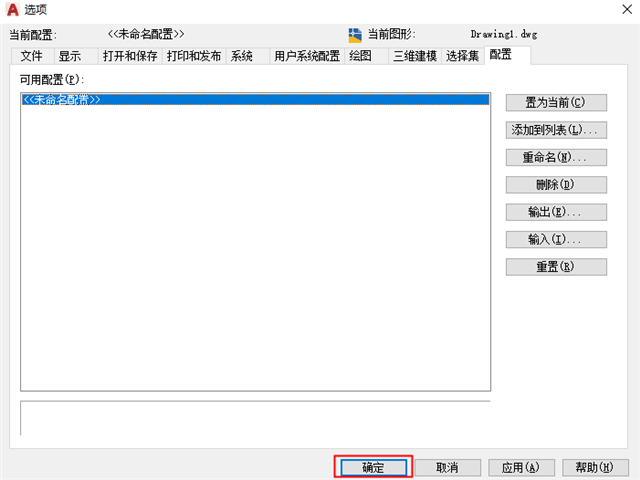

點擊【配置】，並點擊確定
【2設】
DS草圖設置（保證英文輸入法，輸入DS，按空格確定），口訣: 關 開 開 關 開 開 關

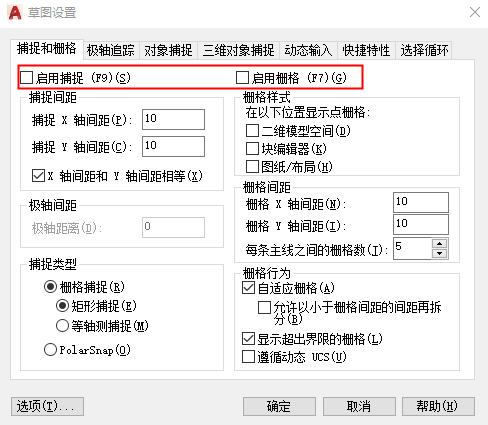

點擊【捕捉和柵格】，並點擊啟用捕捉、啟用柵格，進行取消勾選 “關”

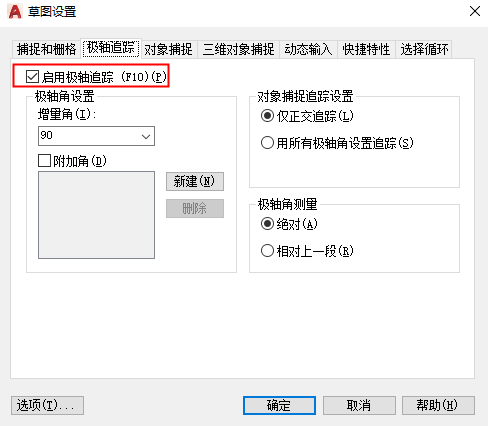

點擊【極軸追蹤】，並點擊極軸追蹤，進行勾選 “開”

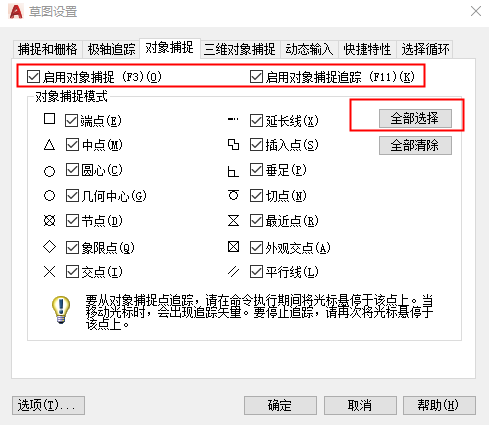

點擊【對象捕捉】，勾選啟用對象捕捉、啟用對象捕捉追蹤，並點擊全部選擇 “開”

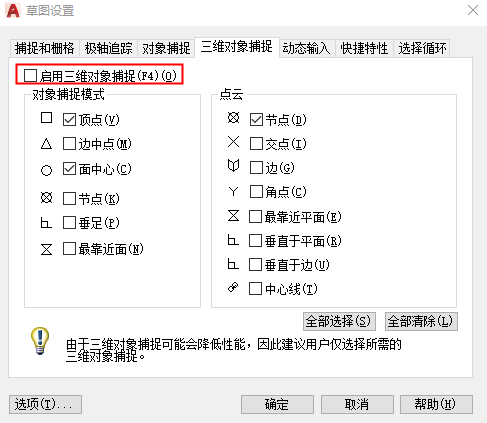

點擊【三維對象捕捉】，點擊啟用三維對象捕捉，進行取消勾選“關”

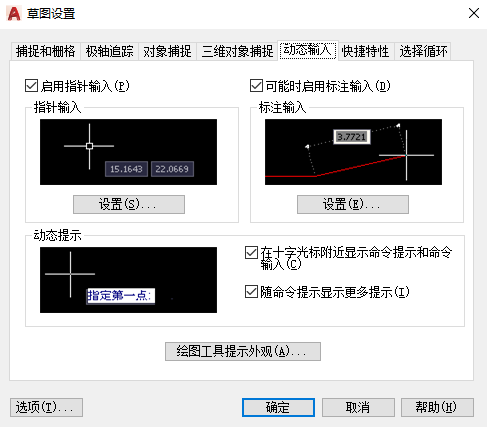

點擊【動態輸入】，點擊啟用指針輸入、可能時啟用標注輸入，進行勾選“開”

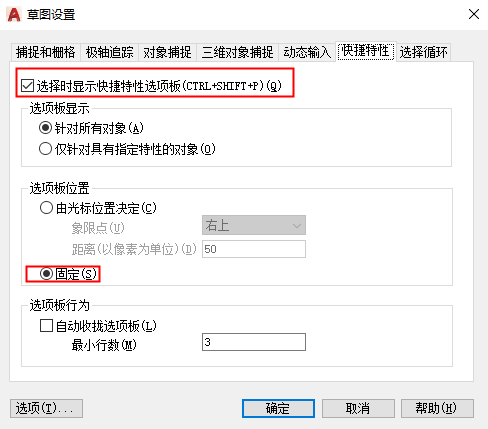

點擊【快捷特性】，點擊選擇時顯示快捷特性選項板、固定，進行勾選“開”

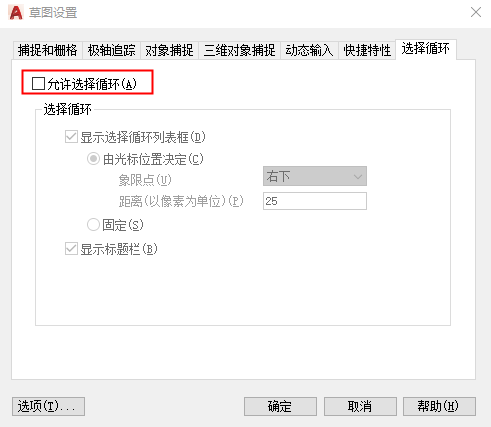

點擊【選擇循環】，點擊允許選擇循環取消勾選，並確定“關”
【3設】

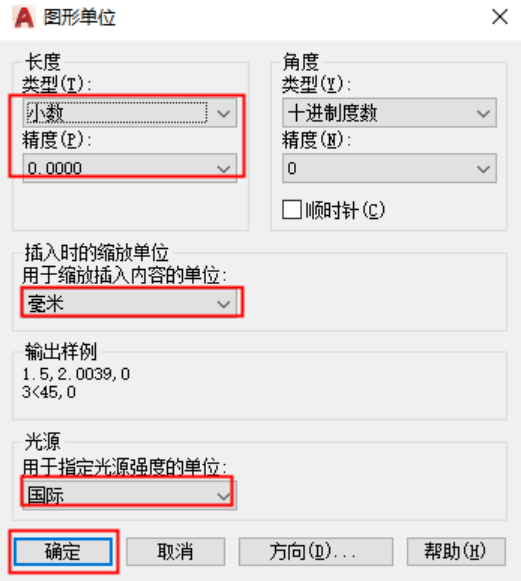

UN圖形單位（保證英文輸入法，輸入UN，按空格確定）
檢查類型、單位、光源，即可
02. 兩步一關
當我們設置好繪圖環境的時候，我們開始設置樣板文件

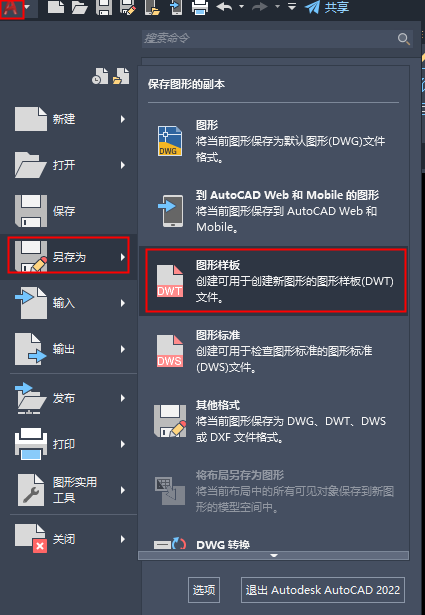

【1步】菜單欄—點擊《大A圖標》-移動鼠標至《另存為》—待彈出《圖形樣板》時，點擊鼠標左鍵

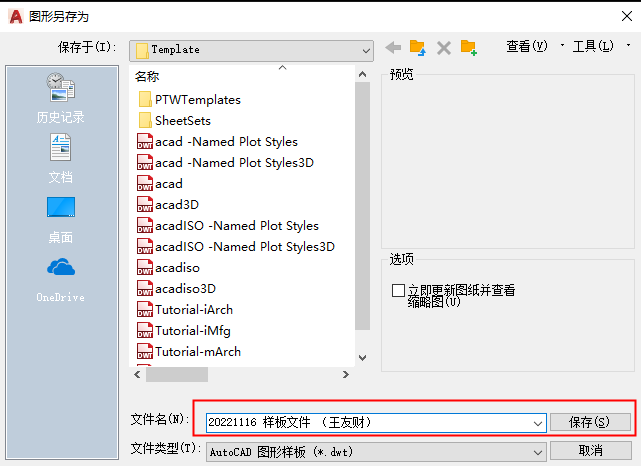

點擊文件名輸入樣板文件的名字，點擊保存

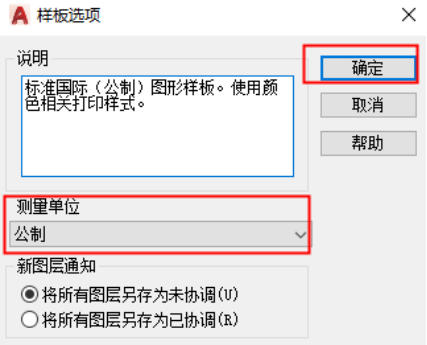

按照提示，檢查《測量單位：公製》點擊《確定》
【2步】OP選項設置（保證英文輸入法，輸入OP，按空格確定）

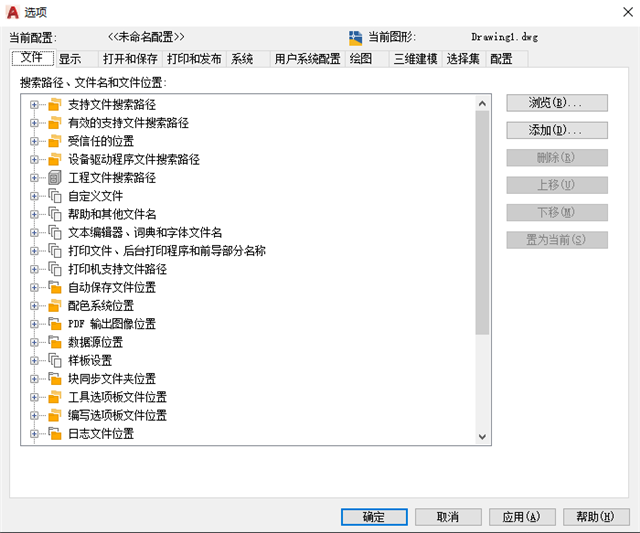

點擊【文件】，點擊樣板設置、快速新建的默認樣板文件名，雙擊“無”

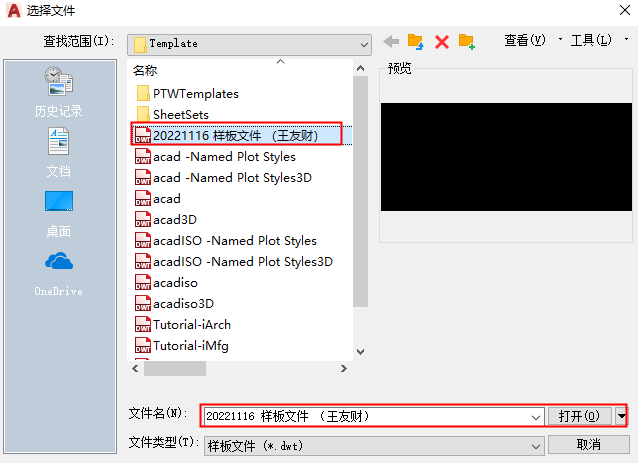

點擊設置好的樣板文件，點擊“保存”

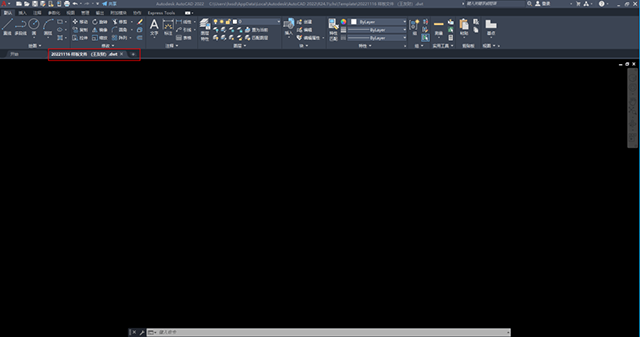

【1關】切忌：不做任何操作，關閉當前的DWT的樣板文件
以上就是全部的繪圖環境設置和樣板文件的設置，夥伴們學會了嗎？
作者：王友財
來源：愛舍計公眾號
