如何在Maya裏麵基於骨骼綁定製作具有自動碰撞的裙子

跟大家分享一篇如何在Maya裏麵基於骨骼綁定製作具有自動碰撞的裙子，一起來看下吧！

<以裙子為例，裙子會隨著物體的碰撞並改變>

作者簡介: 劉俐伶 (Liling Liu)現任於Amazon Game Studios擔任Technical Artist，正製作一款 AAA-Crucible遊戲，畢業於舊金山藝術大學遊戲發展所，曾經在Universal creative, Kinosys Films，Chaosmonger Studios等其他公司擔任於角色綁定師，本身也是一位 Freelance Rigger參與其他的遊戲和動畫電影的專案。

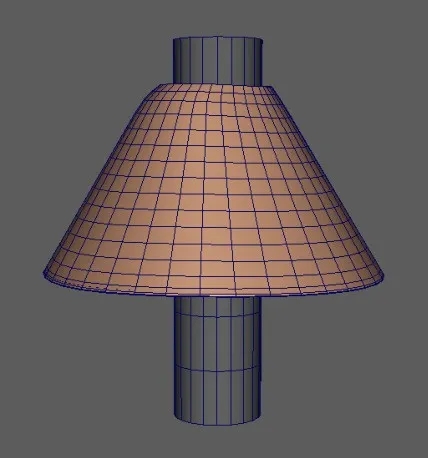

由於能夠使用兩者物體之間的碰撞來產生互動，讓動畫師能夠快速方便製作動作，並且可以將物體輸出到遊戲引擎。個人的想法是利用這樣的技術來製作一個裙子的綁定，在互相的碰撞讓裙子能夠自然產生變化。首先要有兩個物體，在這教學使用一個長條和簡單裙子模型（如圖）。

一、概念原理

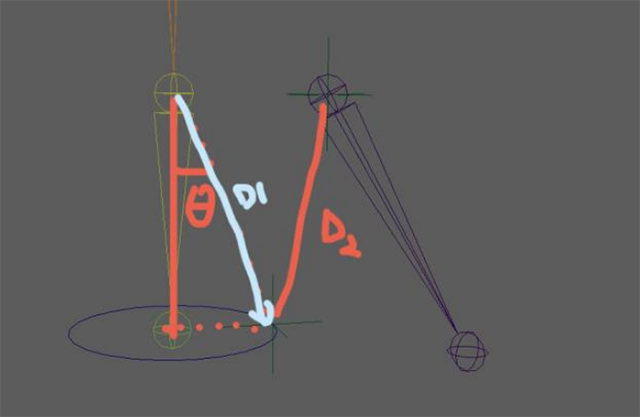

當物體一快碰撞到物體二之前，讓物體二開始受到變動。首先要在兩者物體之間製作一個圓圈，利用圓圈簡單表示為裙子的構造，讓物體一移動的過程在這圓圈上找到物體一和這圓圈的距離和角度，並利用這角度使的物體二產生碰撞。物體二也要計算和圓圈的距離是多少才能開始受到碰撞。

二、具體操作

（1）：計算物體一與圓圈之間的距離

首先在每一個物體上新增骨頭，並製作一個圓圈(如圖)，

由於要得知物體一在移動時與圓圈的距離是多少，創立一個Locator (loc_hand_sp)  ，將放置在長條物體的骨頭底下，利用這個 Locato r 與圓圈上的點做計算。在計算之前，必須先知道圓圈上的點目前是處於多少 。

創立一個Locator(loc_cuv)加選上圓圈線，到 Constrain > Motion Paths > Attach to Motion Path。在Motion Path Attribute可以看到U Value被鎖起來，這時候可以解除鎖定，在移動U Value可以看到Locator在圓圈裏麵移動。

接著計算loc_hand_sp和圓圈線(Cuv_skirt)的點:

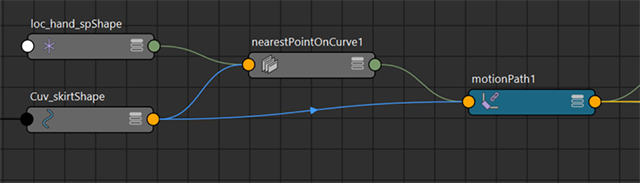

1.在 Maya裏麵到 Windows> Node Editor，在編輯區新增 NearestPointOnCurve 節點；

2.loc_hand_spShape的worldPosition連結至該節點的position Cuv_skirtShape的 worldspace連結至該節點的curve；

3.再將此結點的參數輸出至U Value的值。

如果你對Maya的節點不太熟悉，可以到 Autodesk 官網上得知資訊

https://knowledge.autodesk.com/support/maya/learnexplore/caas/CloudHelp/cloudhelp/2019/ENU/Maya-LightingShading/files/GUID-DA9707D2-8A0D-4911-A010-8274C57D3FD3-htm.html

（2）：計算物體二( 裙子) 與圓圈之間的距離

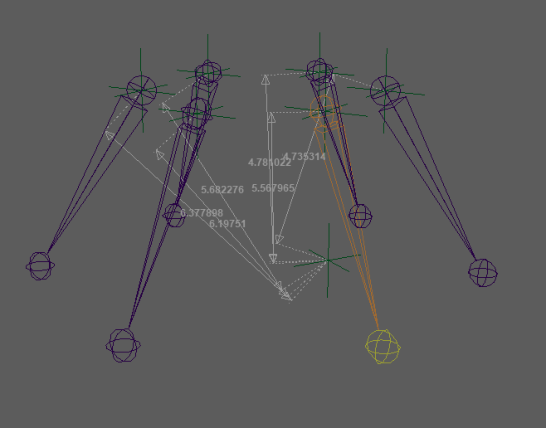

在Maya裏麵到：Create > Measure Tools > Distance Tool。將裙子的骨頭與圓圈線上的locator(loc_cuv)測量距離。

（3） ：判斷物體二 ( 裙子)和圓圈之間距離產生變化

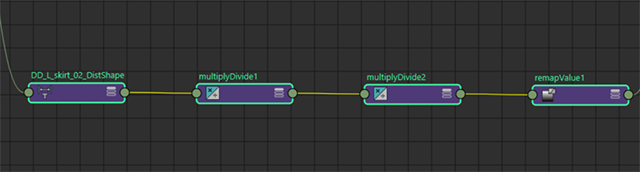

• 在Node Editor新增2個multiplyDivide計算距離多少內開始進行變動，此兩節點的計算改為Divide，距離線(DD_L_skirt_02_DistShape)連結至multiplyDivide1上的input2，此節點上的input1設為 1，再將此節點連結上multiplyDivide2的input1，將複製input1的值到input2。

• 得出此數值之後，要判定此數值是否介於距離之內，如果數字是在距離內，可產生變動，如果不是，那就保持原地。創立一個remapValue，這個節點可以放置以判斷出的數值和自己設定的最大和最小的數值，如果數字介於之間就開始產生計算出結果，如果數值不是介於之間就輸出想要的最大和最小的值，在這邊最小值以 0，最大值以1輸出。將multiplyDivide2輸出至remapValue的值，並更改最低數值。

（4） ：計算物體的角度並產生碰撞

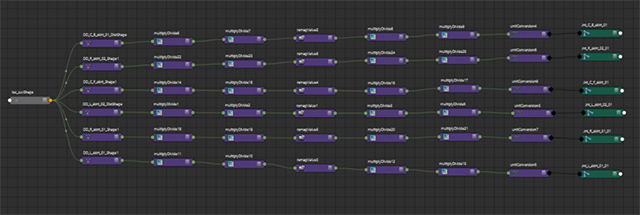

創立一個新的multiplyDivide，將剛剛remapValue的值輸出此節點(multiplyDivide3)的input1再將此節點輸出至裙子骨頭上，等等要使用multiplyDivide3的input2作為物體的角度判定。如果角度超過一個數值，那就可以開始轉動裙子的骨頭。對每一個裙子的骨頭重複上述步驟。

角度判定:

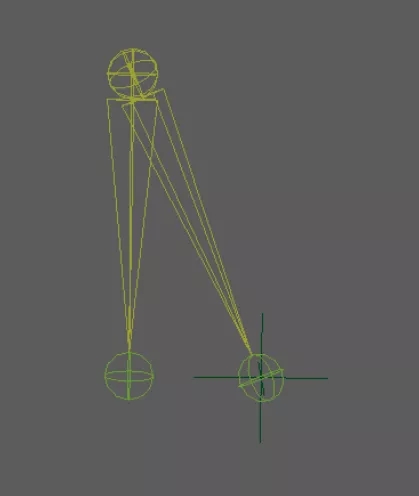

• 創建兩組骨頭，並將各自的底端骨頭放置在 locator上(如圖)，

在將其中一組的骨頭(直的) 放置在另一組底下，由於骨頭旋轉值會自動轉到骨頭方向，將此數字複製到骨頭的旋轉上，這樣就可以得知此兩組骨頭的角度為多少。

• 在骨頭(斜的)加上IK Handle並將它放置在圓圈線上的locator。

• 利用之前所創立的loc_hand_sp加選上骨頭(直的)做aim constraint，將 world up type改為Object rotation up並將另一組骨頭名稱放上。根據此locator的軸向，更改 up vector and world up vector 數值。隻要兩個相碰再一起此角度就歸0，繼續在超過角度，就進行裙子骨頭轉動。

• 創立clamp節點，將剛剛骨頭(直的)連上clamp的inputR，並在MaxR調整數值，此角度如果介於此就輸出為0，否則為1。將clamp值輸出multiplyDivide3的input2。

• 由於為了讓自己方便能夠調整角度可以旋轉為多少，再新增一個multiplyDivide，將 multiplyDivide3輸出是此點，然後就可以在相關控製器連接上input2。

關於在Maya裏麵基於骨骼綁定製作具有自動碰撞的裙子的分享就到這裏了。

來源：Thepoly公眾號

作者：劉俐伶

軟件使用: Maya
