Hello . 大家好！今天給大家帶來河流景觀模擬製作流程分享，希望能給大家帶來一些啟發，我是神棍趙。

英文原文：

https://80.lv/articles/006sdf-simulating-braided-river-in-houdini/

1、介紹

我叫Thilo Seifert，是一名3D藝術家。我是在11或12歲時接觸3D，從那時起，我就對3D技術著迷。由於缺少提供3D / VFX領域專業教育的大學，所以我在大學學的是交互設計專業，當然，這個專業對我後來進行VR開發很有用。在校期間，我還首次接觸了Unreal Engine。現在，我在TimeRide擔任技術美術已經三年了。

2、項目的目標

這個個人項目《Braided》開始於TimeRide的上一個項目期間,當時我負責創建景觀，然後我想知道如果沒有VR的硬件限製，自己能夠在模擬現實方麵做到什麼程度。

3、河床

由於初始規劃的項目麵積有32平方公裏，所以我想找到一種快速製作迭代河流景觀的方法。

正好Houdini有一項稱為HeightFields的功能，該功能允許使用2D體積創建地形。以前我曾經有過一些經驗。Houdini允許您模擬地形侵蝕，這很棒，但就我而言，我想使用一種更直接的方法，不想花費數小時進行模擬。以下是我使用的方法。

先創建了一條簡單的曲線，然後進行sweep，形成河麵。

然後將其扭曲多次，並將結果重新組合在一起。製作辮子狀的效果。

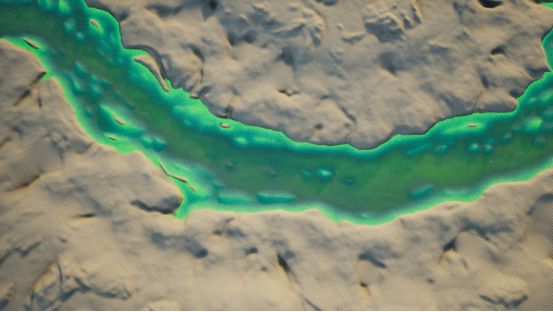

然後通過扭曲以及模糊擴大河麵mask的範圍，製作出河岸侵蝕的效果。

接著，使用HeightField的“ FlowField”功能配合一點點侵蝕（僅3幀），來生成其他細小的水域。最後將整個河流重新映射為平麵，以獲得河麵的mask。

最後，為河床和河岸重新創建mask，增加更多細節。

整個過程都可以通過參數控製，所以隻需改變一些參數即可輕鬆調整整個河流。

4、植被

對於樹木的放置，我嚐試了不同的技術，最終使用UE4中的程序性植物生成盒配合一些植物筆刷。程序性植物生成盒參數不太好控製，經過反複試驗，最終也獲得了不錯的結果。

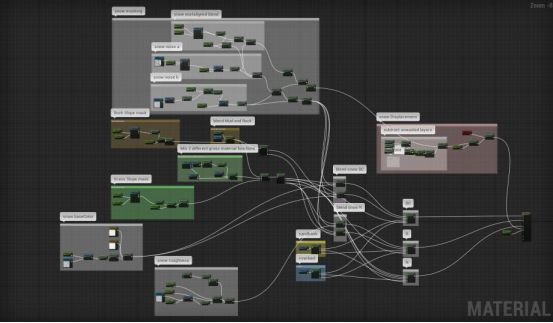

5、地形材質

地形材質就是將草，泥，岩石和雪層混合在一起，屬於常規做法。

雪也根據坡度進行混合。由於拍攝時相機距離較遠，雪是唯一有位移效果的材料。我使用了WorldAlignedBlend函數的Alpha輸出，因為vertexNormalWS不適用於位移。

6、河麵材質

河流的模型隻是一個麵片，通過不同的技術來偽造體積，深度，泡沫和水流。

通過景深和像素深度實現的淺水和深水混合，以及河麵與河床平滑融合。對於淺水部分,我使用SceneTexture_Basecolor通過法線貼圖將基礎材質與UV混合在一起，以偽造光線的折射。

通過添加第三種顏色配合深度淡入以及noise貼圖模擬河流中有霧或較深的部分。

使用相同的方法，處理對於水邊結冰部分，這裏使用了兩種雜色混合顏色來製作冰雪。

最後在深水區域添加泡沫紋理，以增強河流的視覺效果，添加一些細節。

7、照明和大氣效果

對於天空，我使用了trueSky插件，該插件非常易用且效果好，燈光是完全動態的。我使用了級聯陰影貼圖和距離場陰影的組合來製作陰影。

8、霧

在此項目中，我使用了很多霧麵效果。由於我還想在與相機交互的區域產生一些霧氣，因此我創建了多個基於粒子的霧氣生成器。粒子係統非常簡單，主要通過著色器模擬霧氣運動。

這種基於粒子的霧看起來很不錯，很適合我的需求，但是我要填補的空間很大，因此我決定使用相同的技術製作自定義的“ Heightfog”。

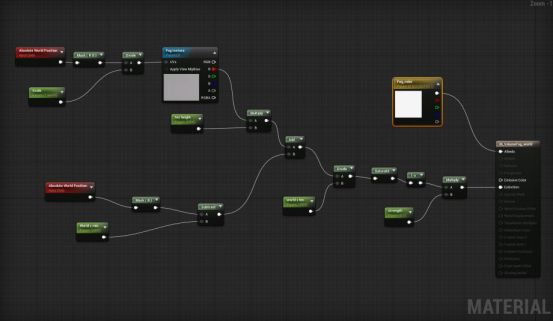

我在世界位置的紅色和綠色通道中繪製霧/噪點紋理，以確定霧在空間中的位置。然後添加世界位置的藍色通道以更改垂直空間中的值。

3D藝術家 Thilo Seifert

訪談  Kirill Tokarev
